BIM遇见虚拟引擎：打造水电站监测新系统

随着三维数字化与信息化技术的不断进步，以及BIM、GIS、物联网、移动互联网等技术的深入研究，众多学者正致力于提升可视化仿真技术的效果，积极探索BIM与虚拟引擎技术的融合路径。

本项研究聚焦于将BIM与虚拟引擎技术融合的水电站监测系统。该系统在利用数据驱动技术真实还原数字电厂、映射物理电厂的基础上，创新性地融合了虚拟巡检、运行数据、生产管理数据等多源信息，并在模型数据上实现了这些信息的直观展示。这一创新实现了水电站实时运行环境、动态数据和活动因素的三维动态可视化，还结合水电站运行监控管理体系，构建了虚拟现实运行监测预警体系。

一、BIM+倾斜摄影的多元数据融合

BIM技术为模型数据提供了详尽的微观表达基础，而倾斜摄影技术则贡献了丰富的环境与空间地理信息数据。通过整合微观层面的BIM模型和宏观层面的倾斜摄影模型，并借助游戏引擎的强大功能来实现BIM与GIS的集成，系统成功地实现了地形、建筑物以及机电设备模型的精细刻画与生动展示。

二、融合BIM与虚拟引擎技术的水电站监测系统设计与实现

该监测系统为数字化水电站构建了全方位的三维可视化基础服务框架，涵盖了模型库管理、模型加载、场景调控及数据交互等功能。它进一步集成了水电站监控数据、人员定位信息及巡检机器人位置数据，从而在三维场景中实现了实景化的管控能力。

为了实现更优质的展示效果，系统选用了Unity游戏引擎，并运用了HDRP技术进行优化。同时，系统遵循PBR流程进行开发。Unity游戏引擎以C#语言为基础，能够高效地加载BIM模型和倾斜摄影模型数据。

2.1系统架构

系统使用C/S架构设计，自上而下分为展现层、应用层、数据层、平台层、网络层5个层次。

2.2系统功能设计与实现

系统功能主要包括全景展示、监测预警系统管理、人员定位及巡检机器人定位3个模块。

①全景展示模块融合了轻量化的无人机倾斜摄影模型与建筑、设备的精细模型，共同构建出水电站的三维基础场景。用户可以通过不同视角的交互控制，自由漫游于这个三维全景之中，享受热点导航、漫游操控、自定义巡航路径以及标绘测量等多样化功能。

②监测预警系统模块则专注于实现设备运行状态的三维可视化监测。它根据设备监控指标的安全范围，能够智能识别并预警设备的异常情况，确保水电站的安全运行。

③人员定位及巡检机器人定位模块实时追踪并展示人员与智能巡检机器人的位置信息，为水电站提供智能化的安全运维管理支持。

三、工程案例应用

以公伯峡水电站为实例，构想了一套集成了BIM与虚拟引擎技术的尖端水电站监测系统。公伯峡水电站的核心构成包括大坝、引水发电系统及泄水设施，其中右岸地面厂房内配置了5台单机容量300MW的水轮发电机组及配套设备，总装机容量达到1500MW。

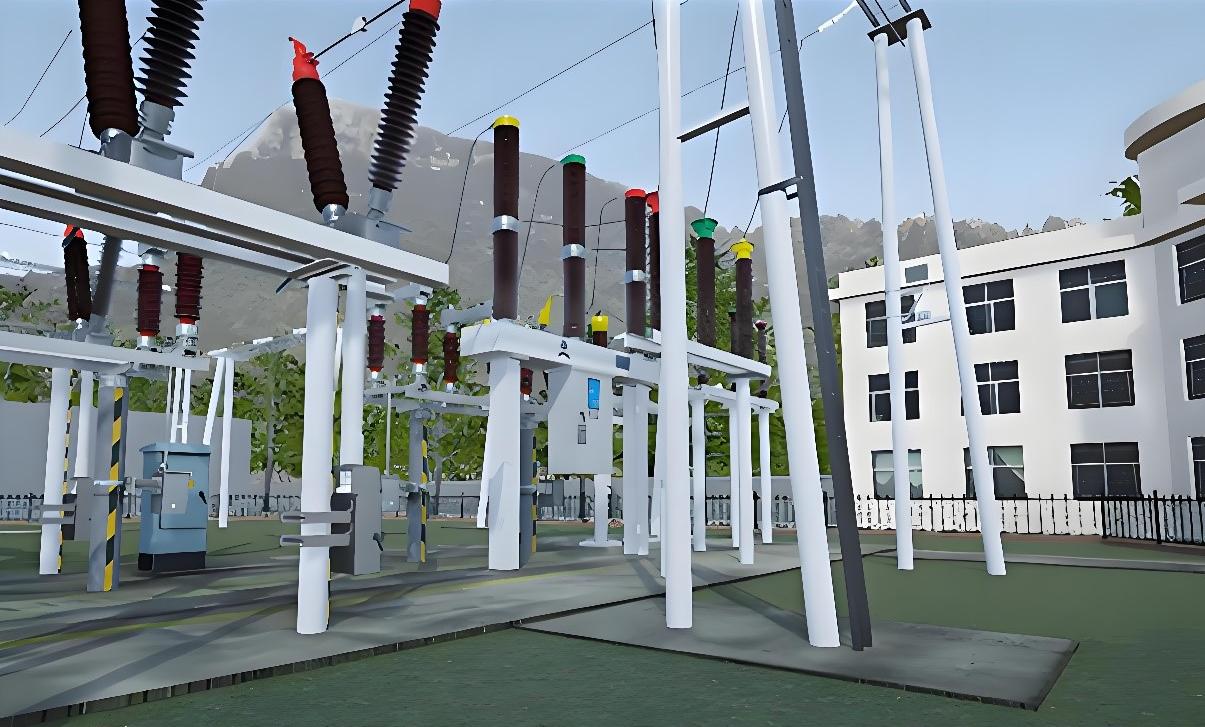

在此监测系统中，系统首要运用BIM技术对水电站的关键构造（如厂房、开关站等建筑物）及机电设备、监测装置进行高精度的三维可视化建模与渲染。同时，结合倾斜摄影技术，系统构建了三维实景模型，并根据实际需求，将模型精度细分为高精度与低精度两类，旨在平衡模型的实用性与处理效率。系统依托Unity游戏引擎，通过自主研发，成功实现了水流、机械部件、液压装置、控制柜、保护柜及电气装置等核心组件的动态建模与渲染。

此外，该系统还实现了监测数据与BIM模型的深度融合。借助模型结构树，系统能够集中管理水电站的各种场景与设备模型。通过模型结构通信融合、业务逻辑融合及数据集成等先进技术，打造了一个高度集成、功能强大的管控、调度与指挥平台。
